Визначає лад чергування фаз

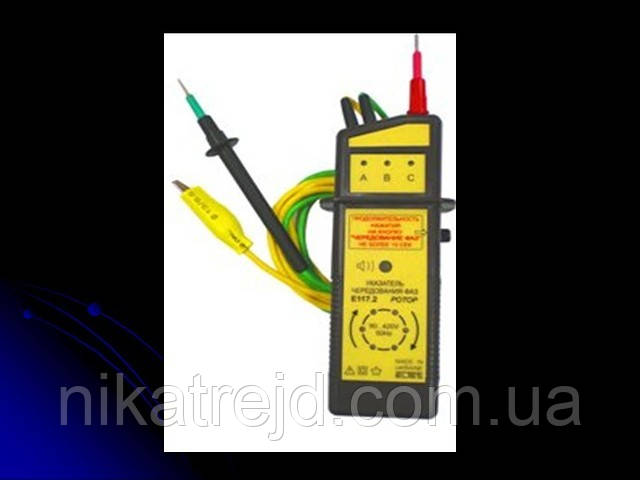

Е117.2 («РОТОР») — найбільш досконалий фазоуказник, у якому, завдяки застосуванню мікроконтролера, імітується «повернення диска». Така індикація має багаторічний позитивний досвід. У зазначеній моделі вперше оптичні сигнали чергування фаз супроводжуються звуковими сигналами. Це поєднання створює комфортні умови під час вимірювання, запобігає помилкам оператора та дає повну інформацію про контрольований ланцюг.
Призначення:
— визначення порядку чергування фаз під час під'єднання асинхронних і синхронних двигунів, апаратів захисту та регулювання, трифазних лічильників та інших пристроїв, що потребують визначення чергування фаз у трифазних ланцюгах 0,38 кВ;
— контроль симетрії міжфазних заряджень;
Технічні характеристики:
— правильне чергування фаз трифазного ланцюга сигналізується «поверненням» за годинниковою стрілкою світлодіодів зеленого кольору світіння і супроводжується звуковим сигналом;
— протилежне чергування фаз сигналізується обертанням світлодіодів червоного кольору світіння проти годинникової стрілки та супроводжується звуковим сигналом;
— немає будь-якої зі фаз сигналізується миготінням червоних світлодіодів, розташованих по колу та супроводжується звуковим сигналом;
— несиметрія лінійних напруг понад 20%, а також «злипання» фаз сигналізується браком «обертання» світлодіодів чергування фаз і супроводжується звуковим сигналом;
— діапазон робочих напруг (90В — 420 В);
– частота сети (50± 2,5) Гц;
— температурний діапазон (мінус 20 +40);
— маса 0,2 кг.
Переваги:
розширений діапазон робочих напруг і температур;
звукова та світлодіодна індикація;
живлення приладу від мережі, що тестується;
автовимкнення приладу, що перебуває тривалий час під напругою.
