УНИВЕРСАЛЬНЫЙ КАБЕЛЬНЫЙ ЛОКАТОР ЛК-220 ДЛЯ ПОИСКА НЕИСПРАВНОСТЕЙ В ОБЕСТОЧЕНЫХ СЕТЯХ И В СЕТЯХ ПОД НАПРЯЖЕНИЕМ 250 В
Назначение:
– определение без разрушающих работ скрытых трасс электрических проводов, кабелей, металлических трубопроводов, экранирующей оплетки, нагревателей скрытых полов;
– нахождение среди многих других заданного провода, обрывов проводов;
– нахождение для заданного провода соответствующую ему коммутацию — предохранитель, автомат защиты, клемму, разветвительную коробку и др. ;
– определение места обрыва или короткого замыкания, нахождение скрытых розеток, разветвительных коробок;
– нахождение трассы нулевого рабочего проводника и защитного заземления;
– нахождение скрытых (мимо средств учета) вводов электрической энергии;
– обнаружение кабеля в земле на глубине до 1 м.
Принцип действия:

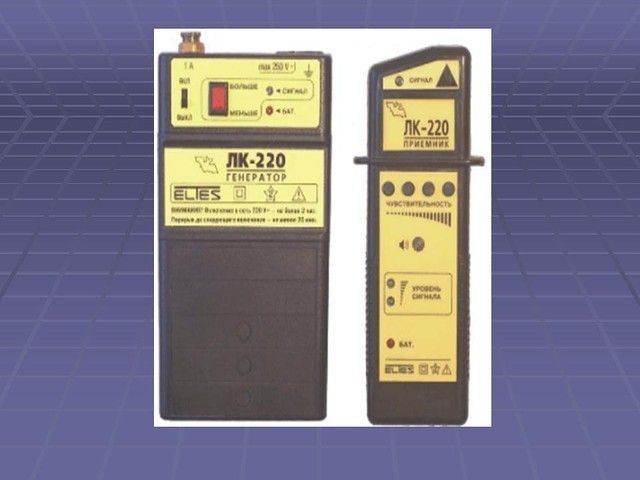

Локатор состоит из двух отдельных блоков — генератора и приемника. Генератор подключается к исследуемому проводнику и подает на него электрические импульсы. Электрическое поле, создаваемое импульсами, улавливается приемником.
Уровень сигнала приемника тем выше, чемближе приемник к искомому проводнику.
Ориентировочная глубина залегания искомого провода:
Кирпич — 20 см, Бетон — 10 см, Стеклоблоки — 20 см.
Технические характеристики:
Питание
приемника
генератора……………………………батарея 6F22 («Крона») 9В
две батареи батарея 6F22 («Крона») 18В
Ток потребления
приемника
генератора …………………………………………до 30 мА
до 15 мА
Масса, кг
приемника……………………………………………0,2
0,3
генератора
Рабочий диапазон температур, ° С …………………………от минус 20 до +40 ° С
