Заземления переносные для воздушных линий

Заземление переносное «ЗПЛ» предназначены для защиты на отключенных участках воздушных линий электропередач с номинальным напряжением от 1кВ до 220кВрижимной в

Заземление переносное
Заземление переносное предназначено для защиты работающих на отключенных участках воздушных линий электропередач от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или наведенного напряжения. Состоит из: штанг(и) изолирующих; проводников для заземления и закорачивания между собой токоведущих частей всех фаз электроустановки; фазных зажимов для закрепления заземляющих проводников на токоведущих частях; скобы с винтовым зажимов (струбцины) для присоединения к заземляющим проводникам или к конструкциям.
Проводники заземлений изготавливаются из высококачественных медных жил по 6 классу гибкости и помещены в прозрачную гибкую оболочку из полимерного материала- пластикат или силикон. Медный проводник присоединен к зажиму с помощью опрессованного медного луженого наконечника соответствующего типоразмера. Место присоединения проводников к наконечнику помещено в гибкий прозрачный полимерный амортизатор.
Изолирующие штанги для наложения и снятия заземления состоят из трех составных частей: рабочей, изолирующей и рукоятки. Штанги для заземлений на напряжение от 10кВ до 220кВ изготавливаются из стеклопластика профильного электроизоляционного D =28 мм с защитным покрытием ємалью, а на напряжение до 1 кВ -как из стеклопластика профильного D=22мм, так и электроизоляционного ударопрочного полимерного материала. Разъединительное упорное кольцо и защитный колпачок изготавливаются из морозостойкого полимерного материала.

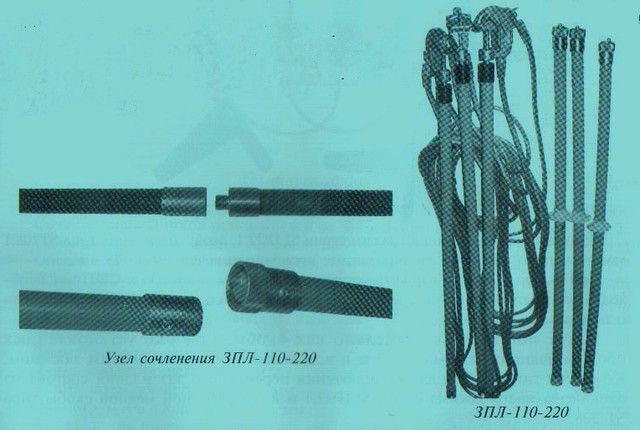

Штанги изолирующие заземлений могут быть выполнены как неразъемными с токосъемными зажимами, так и разъемными с помощью узла стыковки.
Для обеспечения продолжительного срока эксплуатации, заземления могут поставляться в сумках-чехлах из плотной синтетической износоустойчивой ткани.

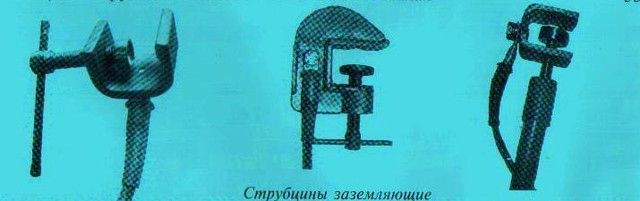

Заземляющие струбцины для присоединения заземляющего спуска выполнены в виде винтового зажима и изготовлены из стальной полосы 6-10мм с антикоррозионным покрытием или отлиты из сплавов первичного алюминия. Прижимной винт может быть как не изолированным, так с изолированной ручкой.
Толщина заземляющей шины,мм
СВ/С-1 струбцина винтовая стальная малая 35
СВ/С-2 струбцина винтовая стальная большая 45
СВ/СИ-1 струбцина винтовая изолированная малая 45
СВ/СИ-2 струбцина винтовая изолированная большая 45
СВ/А-1 струбцина винтовая алюминиевая малая 45

Заземления переносные для воздушных линий

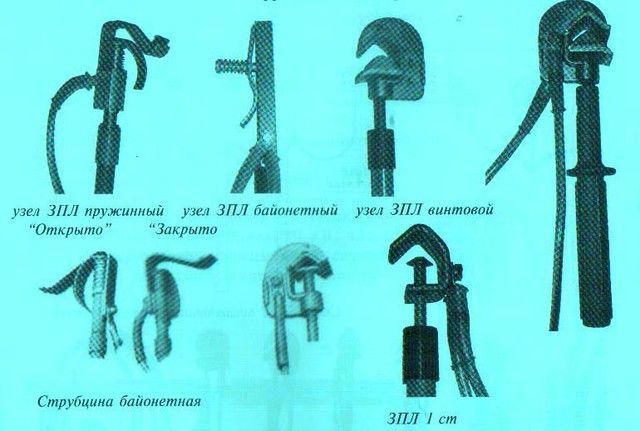

Фазные зажимы для переносных заземлений устанавливаемых на ВЛ применяются следующих типов:

Сечение заземляемого провода,мм

ЗВЛ/А-1 зажим винтовой линейный алюминиевый малый 25 .
ЗВЛ/А-2 зажим винтовой линейный алюминиевый большой 48
ЗВЛ/С-1 зажим винтовой линейный стальной малый 28
ЗПЛ/С зажим пружинный линейный стальной 26
ЗБЛ/С зажим байонетный линейный стальной 20
Винтовые зажимы изготовляются из сплавов первичного алюминия или выполнены стальными с антикоррозионным покрытием.

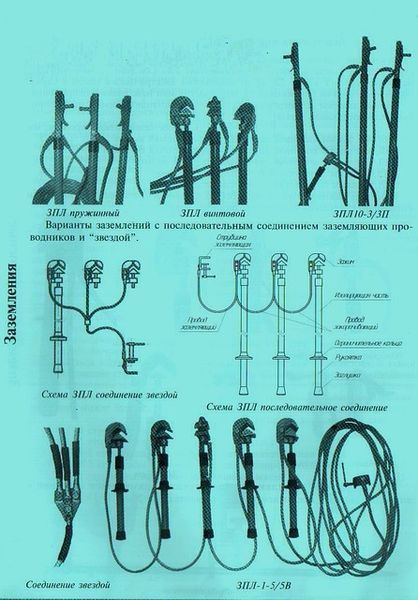

В зависимости от видов работ и класса напряжений переносные заземления для ВЛ изготавливаются в однофазном исполнении и многофазном.
Варианты стандартного исполнения заземлений для ВЛ:

ЗПЛ-1-5/5-16
Номинальное напряжение электроустановки – 1кВ
Количество штанг/ количество фазных зажимов-5/5
Сечение проводника-16 мм2
Длина закорачивающего провода-0,9м
Длина заземляющего провода-9,1м
Длина изолирующей штанги(рукоятка)-0,15м
Длина изолирующей штанги (изолирующая часть)-0,15м
Общая длина в сборе не более-350мм
Количество звеньев штанги-1
Допустимый ток короткого замыкания в течение 3 сек-2,5кА
Масса не более-5,6кг
ЗПЛ-10-1/3-25
Номинальное напряжение электроустановки – 10кВ
Количество штанг/ количество фазных зажимов-1/3
Сечение проводника-25 мм2
Длина закорачивающего провода-1,6м
Длина заземляющего провода-10,1м
Длина изолирующей штанги(рукоятка)-0,3м
Длина изолирующей штанги (изолирующая часть)-0,7м
Общая длина в сборе не более-1165мм
Количество звеньев штанги-1
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-6кг
ЗПЛ-10-3/3-25
Номинальное напряжение электроустановки – 10кВ
Количество штанг/ количество фазных зажимов-3/3
Сечение проводника-25 мм2
Длина закорачивающего провода-1,6м
Длина заземляющего провода-10,1м
Длина изолирующей штанги(рукоятка)-0,3м
Длина изолирующей штанги (изолирующая часть)-0,7м
Общая длина в сборе не более-1165мм
Количество звеньев штанги-1
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-6,5кг
ЗПЛ-35-1/1-25
Номинальное напряжение электроустановки – 35кВ
Количество штанг/ количество фазных зажимов-1/1
Сечение проводника-25 мм2
Длина закорачивающего провода-
Длина заземляющего провода-12м
Длина изолирующей штанги(рукоятка)-0,4м
Длина изолирующей штанги (изолирующая часть)-1,1м
Общая длина в сборе не более-1720мм
Количество звеньев штанги-1
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-5,6кг
ЗПЛ-35-3/3-25
Номинальное напряжение электроустановки – 35кВ
Количество штанг/ количество фазных зажимов-3/3
Сечение проводника-25 мм2
Длина закорачивающего провода-4,5м
Длина заземляющего провода-12м
Длина изолирующей штанги(рукоятка)-0,4м
Длина изолирующей штанги (изолирующая часть)-1,1м
Общая длина в сборе не более-1720мм
Количество звеньев штанги-1
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-12кг
ЗПЛ-110-1/13-25
Номинальное напряжение электроустановки – 110кВ
Количество штанг/ количество фазных зажимов-1/1
Сечение проводника-25 мм2
Длина закорачивающего провода___
Длина заземляющего провода-12м
Длина изолирующей штанги(рукоятка)-0,6м
Длина изолирующей штанги (изолирующая часть)-1,4м
Общая длина в сборе не более-2300мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-6,6кг
ЗПЛ-110-3/3-25
Номинальное напряжение электроустановки – 110кВ
Количество штанг/ количество фазных зажимов-3/3
Сечение проводника-25 мм2
Длина закорачивающего провода-6м
Длина заземляющего провода-12м
Длина изолирующей штанги(рукоятка)-0,6м
Длина изолирующей штанги (изолирующая часть)-1,4м
Общая длина в сборе не более-2300мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-12,4кг
ЗПЛ-150-1/1-25
Номинальное напряжение электроустановки – 150кВ
Количество штанг/ количество фазных зажимов-1/1
Сечение проводника-25 мм2
Длина закорачивающего провода——–
Длина заземляющего провода-15м
Длина изолирующей штанги(рукоятка)-0,8м
Длина изолирующей штанги (изолирующая часть)-2м
Общая длина в сборе не более-2950мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-7,0кг
ЗПЛ-150-3/3-25
Номинальное напряжение электроустановки – 150кВ
Количество штанг/ количество фазных зажимов-3/3
Сечение проводника-25 мм2
Длина закорачивающего провода-7м
Длина заземляющего провода-15м
Длина изолирующей штанги(рукоятка)-0,8м
Длина изолирующей штанги (изолирующая часть)-2м
Общая длина в сборе не более-2950мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-14,0кг
ЗПЛ-220-1/1-25
Номинальное напряжение электроустановки – 220кВ
Количество штанг/ количество фазных зажимов-1/1
Сечение проводника-25 мм2
Длина закорачивающего провода——
Длина заземляющего провода-15м
Длина изолирующей штанги(рукоятка)-0,8м
Длина изолирующей штанги (изолирующая часть)-2,5м
Общая длина в сборе не более-3600мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-6,5кг
ЗПЛ-220-3/3-25
Номинальное напряжение электроустановки – 220кВ
Количество штанг/ количество фазных зажимов-3/3
Сечение проводника-25 мм2
Длина закорачивающего провода-7,5м
Длина заземляющего провода-15м
Длина изолирующей штанги(рукоятка)-0,8м
Длина изолирующей штанги (изолирующая часть)-2,5м
Общая длина в сборе не более-3600мм
Количество звеньев штанги-2
Допустимый ток короткого замыкания в течение 3 сек-4,0кА
Масса не более-15,3кг
Возможное
Количество штанг и зажимов для ЗПЛ-1, шт: 4/4,7/7,9/9
Возможное сечение медных проводников,мм. кв. 25,35,50,70
Сечение проводника, мм.кв. 35 50 70
Ток короткого замыкания, кА/3сек 5,0 7,0 10,0

Пример условного обозначения заземления для воздушных линий напряжением 10 кВ, число штанг-3, число фазных зажимов-3, тип фазных зажимов пружинный- ЗПЛ-10-3/3П-25
